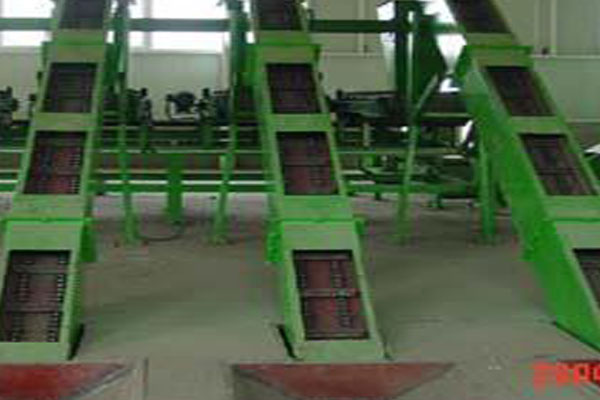

鏈式輸送機用 途：

??FU型鏈式輸送機是本公司設計制造出來的一種用于水平（或傾斜≤15°）輸送粉狀、粒狀物料的輸送設備，其使用性能優于螺旋輸送機和其它輸送設備，鏈式輸送機廣泛用于建材、建筑、化工、礦山、機械、冶煉、糧飼加工等行業，是一種理想的新型輸送設備。

鏈式輸送機特點

1. 結構合理，封閉機殼，密封性能好，操作安全，運行可靠。
2. FU型鏈式輸送機輸送鏈采用合金鋼材經熱處理手段加工而成，使用壽命長，維修率極低。
3. 該振動輸送機輸送能力大，輸送能力可達11m3/h。
4. 輸送能耗低，借助物料的內摩擦力，變推動物料為拉力，節電耐用。
5. 進出口靈活，高架、地面、地坑、水平、爬坡（≤15°）均可安裝，輸送長度可根據用戶設計。

技術參數

型 號	槽寬 （mm）	理想 粒度 （mm）	10%zui大粒度 (mm)	zui大 輸送 斜度	適合輸送量（m3/h）							物料 濕度
					鏈條線速（m/min）
					10	12	13.5	15	16	20	25
FU150	150	＜4	＜8	≤15°	6-9			9-13		12-18	15-23	≤5%
FU200	200	＜5	＜10		11-14			16-22		22-29	27-36
FU270	270	＜7	＜15		19-27	23-32	25-36	28-41	31-43	38-54	47-68
FU350	350	＜9	＜18			36-50		49-68		65-90	63-113
FU410	410	＜11	＜21			50-72		63-90		86-117	95-135
FU500	500	＜13	＜25			72-99		95-131		136-180	144-203
FU600	600	＜15	＜30			104-144		135-190		180-260	207-270

?輸送量是以水泥為物料計算的，用于其它行業輸送琢性小、溫度＜60℃的物料時，速可加快。物料濕度≤5%，指手濕成團，撒手能散。
??2、輸送鏈接：

表2-1 輸送不同磨琢性物料時所推薦的鏈接

物料磨琢性		特大	大	中	小
鏈速m/min	推薦	10	15	20	30
	zui大	15	20	30	40

 表2-2  輸送水泥生熟原料和成品粉料的鏈接

物料	生料細粉或 水泥成品	熟料細粉或 水泥成品	生料或熟料粗粉回料
料溫℃	＜60	60-120	＜60	60-120
適宜鏈速m/min	15-20	10-13.5	10-20	10
zui大鏈速m/min	25	15	13.5	12

輸送形式和設備選用

1、設備選用：

（1）鏈速
??根據物料的狀態選擇鏈速，對磨琢性強、溫度高、粗大顆粒比例多及料粒大的物料選用慢速對水泥和生料的鏈速可參照表2-2選擇，其它與水泥性能及狀態相近的物料可以參照選擇。
（2）機型
??根據輸送量選定機型。在同樣輸送量下，選擇較大機型可使鏈速降低，延長使用壽命，但輸送量低于應輸送量30%以上時，會發生料層過薄，形成空轉，增加磨損。
（3）動力
??根據輸送量，輸送長度和工藝狀況參照表3-7選擇動力。驅動裝置的裝配形式分為X1、X2及左右裝等，X2為背裝式。
（4）進出料口
??各進出料口，用戶根據需要進行選擇。
a、以免進料暢，對流動性差，濕度大的物料不宜采用上進料口。
b、根據用戶需要，本機可設多只進、出料口，還可提供帶閘出料口。

2、傾斜輸送時的折扣系數：

傾斜（°）	0-2.5	2.5-5	5-7.5	7.5-10	10-12.5	12.5-15
折扣系數	1	0.95	0.9	0.85	0.8	0.7

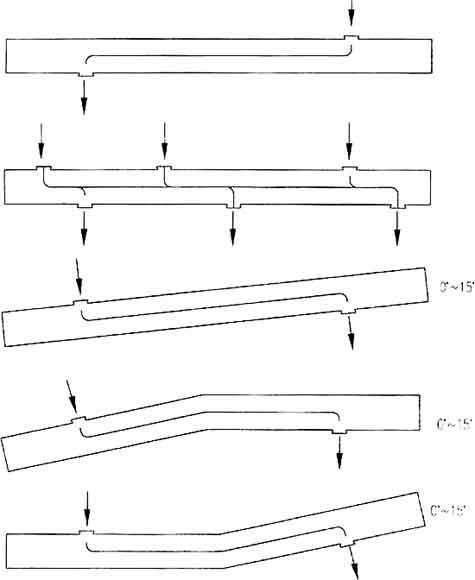

3、輸送形式：

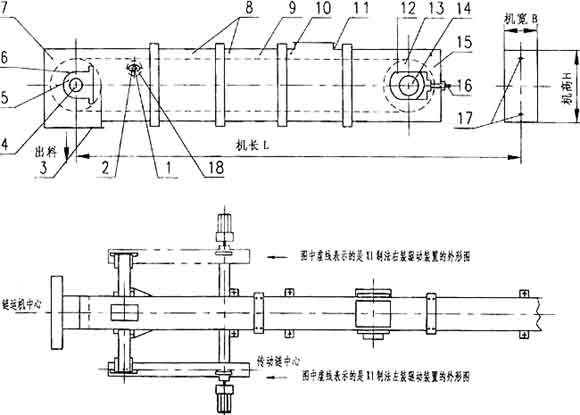

1、托輪軸  2、托輪  3、出料口  4、頭軸  5、軸承座  6、頭部鏈輪  7、頭部  8、中間節（標準）
9、輸送鏈  10、中間節（非標）  11、進料口  12、尾軸承箱  13、尾輪  14、尾軸  15、尾部
16、調節絲桿  17、導軌  18、帶菱形軸承座  19、驅動裝置
